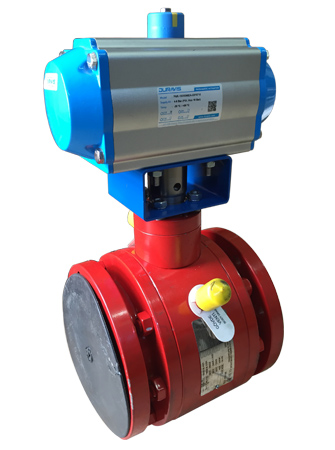

DURAVIS Pnömatik Aktüatörlü ANSI150 Class TRUNNION(Yataklanmış Küreli) Küresel Vanalar

Yataklanmış küreli (Trunnion ball) küresel vanalarda, kürenin akış eksenine dik doğrultudaki ekseni üzerinde alttan ve üstten mile doğrudan bağlı olarak yataklandığı vanalardır. Kapalı vana geçiş kesiti üzerinde oluşacak basınç kuvveti contalar değil, alt ve üst yataklar tarafından karşılanır. Basınç- Sıcaklık değerleri yüksek uygulamalarda kullanılırlar.

DN 150, geçiş delik çapı 150 mm olan tam geçişli, PN 25 bir vanayı incelediğimizde, akışkan basıncının P = 20 Bar olması durumunda, kapalı vanada küreye uygulanan basınç kuvvetinin;

F = [(3,14 x 152) / 4] x 20 = 3.532 kgf gibi oldukça yüksek bir boyuta ulaştığını ve bu kuvvetin sadece elastomer contalar tarafından karşılanması durumunda, contayı deforme edebileceğini görürüz.
