TXN-B-SS-008(1/4"), TXN-B-SS-010(3/8"), TXN-B-SS-015(1/2") serileri için Tablo.1 deki “6N” grafiğini;
TXN-B-SS-020(3/4"), TXN-B-SS-025(1") serileri için Tablo.1 deki “12N” grafiğini kullanacağız.
(Örneğin; TXN-B-SS-025 (1") iğneli vana için tablo.1 deki “12N” grafiği kullanılarak; kolu 2 tam tur döndürdüğümde, CV değeri 0,4 tür bilgisi okunur.)

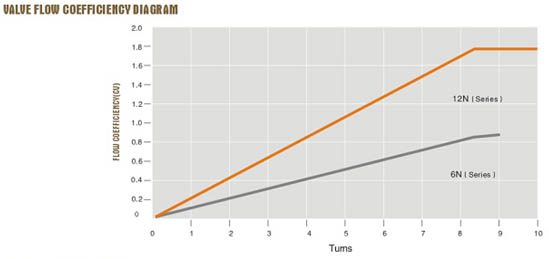

Tablo.1 Vana Akış Katsayı Tablosu

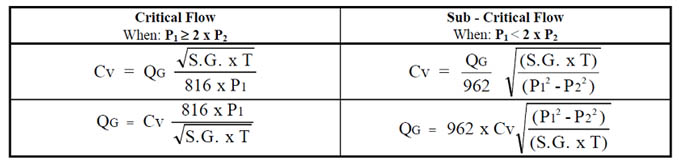

Tablo.2 Gazlar için Kritik Akış Formülleri
Tablo.2 de görülen değerlerin açıklamaları aşağıda verilmiştir.
Qg= Gaz akışı (SCFH cinsinden)
∆P= P2-P1 (Vananın çıkışındaki basınç – Vana giriş basıncı).
T= Mutlak sıcaklık R (F + 460)
Psia= Mutlak basınç (Manometredeki basınç + 14,7 atmosfer basıncı)
S.G.= Özgül ağırlık (Hava için 1 alınabilir.)

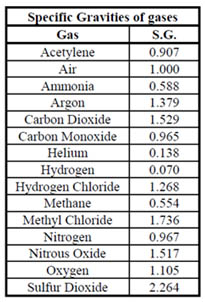

Tablo.3 Gazların Özgül Ağırlığı Tablosu
Örneğin;
Giriş basıncı(P1)= 100 psig
Çıkış basıncı(P2)= Atmosfere açık
Sıcaklık = 40 Celcius = 104 Fahrenheit
Özgül Ağırlık= 1 (Hava için Tablo.3 ten)
Kullanıcının istediği debi miktarı 600 SCFH(Standard cubic feet per hour) olsun. Bunu hangi ölçü vanayla sağlarız?
Cv = Qg x (S.G. x T)1/2 / (816 x P1)
Cv = 600 x [1 X (104+460)]1/2 / (816 x 114,7)
= 0,15
Tablo.1 e baktığımızda cv=0,15 değerini; 3/4" ve 1"(12N grafiği) vanada 0,5 tur çevirerek sağlarken; 1/4" ten 1/2"(6N grafiği) olan vanalarda 1,5 tur çevirerek elde ederiz.
Sonuç olarak, kullanıcı bu debi miktarını 1/4", 3/8", 1/2", 3/4" veya 1" vanaların tümüyle elde edebileceğinden, halihazırdaki hat ölçüsüne uygun veya en uygun maliyetli çözümü tercih edebilir.
Not: P1 bu problemde absolute basınçtır.
