Bir atıksu arıtma tesisinde, çürütücülerden boyler odası yakıcılarına ve alev yığınına akan atık gazı ölçmek ve kaydetmek için maliyet etkin bir yöntem gerekli idi.
Sistemin; hat ölçüleri, debi miktarı ve basınç değerleri aşağıdaki gibi belirlenmiştir;
|
Atık Gaz |
Hat Ölçüsü |
Debi - kübik feet(Gün başına) |
Hat Basıncı |
|
Boylere - Yüksek Debi |
14" |
1,500,000 |
6-9" H2O |
|
Çürütücü den |
12" |
750,000 |
6-9" H2O |
|
Boylere - Düşük Debi |
8" |
500,000 |
6-9" H2O |
|
Boylerlere |
6" |
250,000 |
3 psig |
Tesisin mevcut orifis plakaları ve diferansiyel basınç transmiterleri, gerekli akış koşulları için yeniden boyutlandırıldı.
Orifis plakası akışı hesaplamaları, yeni akış koşulları ile tamamlandı. Düşük hat basıncı sebebiyle, 6-9" H20 giriş basıncı ve 3 psig giriş basınçlı 10" H2O hattındaki düşüşler için, orifis plakaları 3" lik H20 luk hattaki basınç düşümü için tekrar boyutlandırıldı.

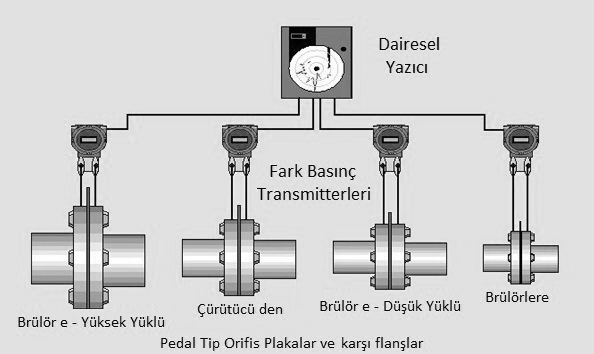

Orifis plakalar arasındaki basınç düşümünü ölçmek ve 4 kanallı bir dairesel grafik kaydedici ’ye 4-20 mA sinyal iletimi için, düşük aralık fark-basınç transmiterleri seçildi. Transmitter sinyali, debiyi hergün kübik feet cinsinden bir akış oranını yansıtacak şekilde kaydedici içinde dönüştürüldü.
Kaydedicinin LCD ekranı, her bir giriş için kübik feet gaz akış hızı veya toplamını gösterebilir oldu. Her akış oranı da grafik üzerinde bir çizgi izlemesi olarak kaydedilir hale getirildi. Toplam değer, açıklayıcı etiketler ile yazılı bir numara ile grafiksel olarak yazdırıldı.
